Crosshatch Lineaarinen MDF-on-PET akustinen seinäpaneeli

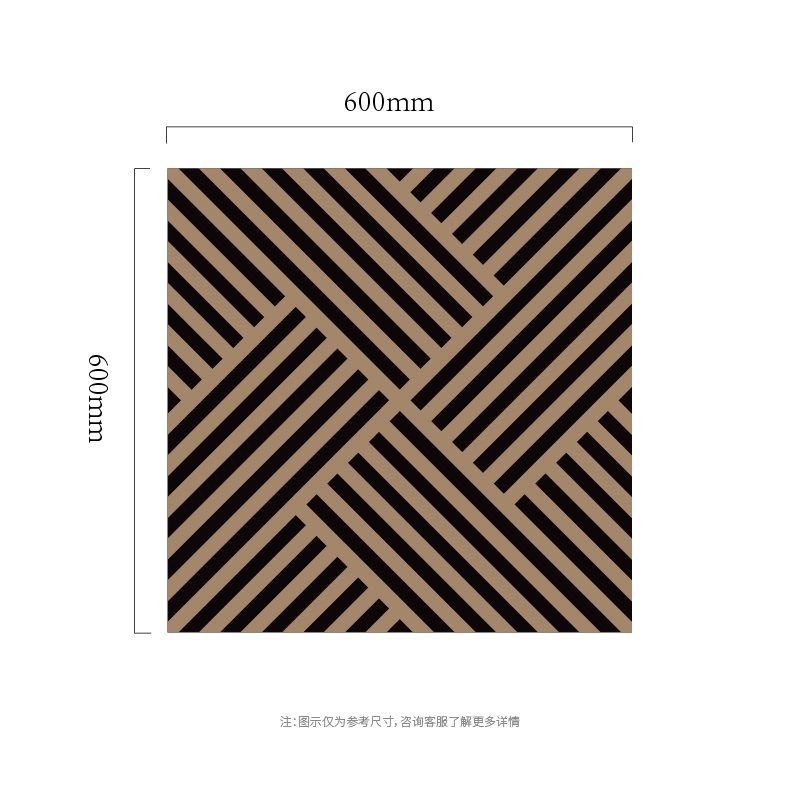

Crosshatch Linear MDF-on-PET Acoustic Wall Panel muuttaa yhdensuuntaiset diagonaaliset MDF-nauhat, jotka on jaettu neljään suuntakenttään, jotka luovat kudotun ristikkokeskuksen käytännölliseksi koristeelliseksi akustiseksi seinäjärjestelmäksi. Sen visuaalinen päätulos on kurinalainen lineaarinen sommittelu, jossa on tarkka arkkitehtoninen keskus ja vahva liiketaju. Sen sijaan, että luotaisiin painettuun pintaan kuvion luomisessa, etuala muodostuu aidoista CNC-laitteistolla työstetyistä MDF-komponenteista, kun taas polyesterikuitualusta pysyy näkyvissä negatiivisissa tiloissa. Tämä kaksikerroksinen suhde antaa seinälle syvyyden, varjon ja materiaalin kontrastin säilyttäen samalla PET-taustan akustisen toiminnan. Tämä malli ymmärretään parhaiten CNC-määritelmäksi koristejärjestelmäksi kiinteän varastolaatan sijaan. Sen arvo tulee leikatun MDF-geometrian, näkyvän polyesterikuitutaustan ja moduulien koordinoinnin välisestä suhteesta projektin seinän poikki.

Suunnittelun keskeiset edut

• Kuvioidentiteetti: Crosshatch Linear -geometria erottuu välittömästi tavallisista suorista säleistä akustisista paneeleista ja sitä voidaan käyttää projektikohtaisena visuaalisena allekirjoituksena.

• CNC-toistettavuus: nauhan leveys, diagonaaliväli, keskiristeyskoko ja neljän neljänneksen kiertojärjestys voidaan säätää CAD-polulla ja toistaa sitten johdonmukaisesti erävalmistusta varten.

• Kerroksellinen ulkoasu: MDF-koristepinnat luovat etualan, kun taas paljastettu polyesterikuitu tulee tahalliseksi taustaksi piilotetun alustan sijaan.

• Mittojen joustavuus: valmiin koon määrää kuvio ja seinärakenne yhden kiinteän varastomuodon sijaan, joten sarja sopii neliön muotoisille, korkeille, suorakaiteen muotoisille ja epäsäännöllisille moduuleille.

• B2B-projektin työnkulku: piirustukset, näytehyväksyntä, kuvion suunta ja moduulien numerointi voidaan vahvistaa ennen massatuotantoa asennuksen epäselvyyden vähentämiseksi.

Rakentaminen ja CNC-valmistus

Tuotanto alkaa vektori/CAD-geometrian vahvistamisella, jota seuraa MDF-koristekerroksen CNC-työstö. Prosessi mahdollistaa kaarevien, kulmien ja epäsäännöllisten komponenttien toistamisen ilman käsin leikkaamista. Valmis koostumus kootaan PET-akustisen substraatin kanssa, joten valotettu tausta tulee osaksi suunnittelua.

Crosshatch Lineaarisen MDF-on-PET-akustisen seinäpaneelin valmistuskatsauksessa tulisi keskittyä erityisesti nauhan leveyteen, diagonaalien etäisyyksiin, keskipisteen kokoon ja neljän neljänneksen kiertojärjestykseen. Nämä ovat muuttujia, jotka todennäköisimmin muuttavat tämän mallin visuaalista luonnetta. Kun esiintyy kapeita siltoja, pieniä kulmia tai teräviä komponentteja, piirustuksen CNC-työstö ja käsittely on tarkistettava ennen tuotantomäärän vapauttamista.

Tekniset tiedot ja tilausvaihtoehdot

Suunnittelun käyttö ja suositellut sovellukset

Crosshatch Linear MDF-on-PET Acoustic Wall Panel sopii kokoustiloihin, koulutustiloihin, toimiston mediaseiniin ja nykyaikaisiin liiketiloihin. Suunnittelua voidaan käyttää koko seinän toistona, kehystettynä akustisena lisäkkeenä tai paikallisena ominaisuuspaneelina. Kun kuvio on suunnattu, asennuspiirustukseen tulee merkitä jokaisen moduulin suunta. Tämä välttää tahattomat käännökset ja pitää visuaaliset viivat jatkuvina saumojen poikki.

Tämän mallin tärkein suunnittelukohta on ristikkäinen lineaarinen rytmi. Suunnittelijoiden tulee päättää, toistuuko kuvio identtisesti, peilaako se keskilinjan ympäri, pyöriikö moduulien välillä vai päättyykö se epäsäännöllisenä ominaisuutena. Tämän päätöksen pitäisi näkyä liikkeen piirustuksissa, jotta lopullinen seinä näyttää tarkoitukselliselta sen sijaan, että se olisi koottu toisiinsa liittymättömistä paneeleista.

Tyypillinen sovellusskenaario

Koulutushuoneen esittelyseinä

Käytä Crosshatch Linear -mallia keskeisen esitysnäytön ympärillä siten, että vinokentät on suunnattu näyttöä kohti. Suuntarakenne kehystää luonnollisesti polttopisteen ja antaa seinälle teknisen, organisoidun luonteen. Tämä tekee suunnittelusta sopivan liiketiloihin, joissa koristeen on pysyttävä hillittynä.

Tämä skenaario on pikemminkin suunnittelusuositus kuin väite valmistuneesta SHIPO-projektista. Verkkojulkaisua varten se voidaan myöhemmin korvata tarkistetulla asiakastapauksella, asennuskuvalla, maa-/markkinatiedoilla ja mitattavissa olevilla projektitiedoilla, kun materiaalit ovat saatavilla.

Räätälöinti ja projektituki

Crosshatch Linear MDF-on-PET akustinen seinäpaneeli voidaan kehittää vakioreferenssikuviosta tai mukauttaa projektin vaatimusten mukaan. Tämän mallin ensisijaiset mukautusmuuttujat ovat nauhan leveys, diagonaalien etäisyys, keskipisteen koko ja neljän kvadrantin kiertojärjestys. Polyesterikuitualustan vakiopaksuudet ovat 5 mm ja 9 mm, kun taas MDF-koristekerroksen paksuus on normaalisti 9 mm ja sitä voidaan valmistaa tarvittaessa myös muilla paksuuksilla. Valmiiden paneelien mitat eivät rajoitu referenssipiirustukseen: SHIPO voi tarkistaa seinämitat, tarvittavat moduulijaot ja kuvion päätteet ennen tuotantotiedoston vahvistamista. Kiinan akustisten paneelien toimittajana, tehtaana ja valmistajana SHIPO on sijoitettu B2B-bulkkitilauksiin, ja vähimmäistilausmäärä on 400 kappaletta mallia kohti.

Suositeltu esituotantotyönkulku

• Lähetä seinän korkeus, tavoitekoko ja haluamasi tuoteviite.

• Vahvista Crosshatch Linear -kuvioasteikko ja projektikohtaiset muuttujat: nauhan leveys, diagonaaliväli, keskiristeyskoko ja neljän neljänneksen kiertojärjestys.

• Vahvista PET-alustan paksuus (5 tai 9 mm), MDF:n paksuus (9 mm vakio tai mukautettu) ja hyväksytty MDF-pinta-/viimeistelynäyte.

• Hyväksy CAD/myymäläpiirustus ja tarvittaessa yksi fyysinen näyte ennen erävalmistusta.

• Suunta- tai monimoduulimalleissa käytä paneelien numeroita ja suuntamerkkejä tukemaan asennusta.

FAQ

K. Voidaanko keskiristeys siirtää pois keskeltä?

Kyllä. Epäsymmetrinen risteys voi olla hyödyllinen, kun seinässä on muualla sijaitseva seinä tai oviaukko. Myymäläpiirustuksen tulisi määrittää keskipiste tarkasti.

K. Voidaanko vaihtoehtoisia paneeleja kiertää suuremman kuvion saamiseksi?

Kyllä. Pyörivät neliömäiset moduulit voivat tuottaa suuria timantteja, siksakeja tai nuolimerkkejä seinän poikki. Numeroituja asennuspiirustuksia suositellaan.

K. Voidaanko nauhoista tehdä paksumpia?

Kyllä. Leveämmät MDF-nauhat luovat vahvemman puun ulkonäön, kun taas kapeammat nauhat paljastavat enemmän PET-taustaa ja tekevät kuviosta kevyemmän.

Tiedustelu ja yhteistyö

Ota yhteyttä SHIPO:hon saadaksesi näytteitä, piirustusten tarkastelua, koon mukauttamista tai joukkotarjouksia Crosshatch Linear MDF-on-PET Acoustic Wall Panel -seinäpaneelista. Saadaksesi tarkan ehdotuksen, lähetä tavoiteseinän mitat, tarvittava määrä, PET-substraatin paksuus, MDF-paksuus, haluttu viimeistely ja kaikki saatavilla olevat CAD-/vektorimallitiedostot. SHIPO voi sitten arvioida Crosshatch Linear -geometrian, vahvistaa valmistettavat yksityiskohdat ja valmistella tuotantoratkaisun tilauksiin alkaen 400 kappaleesta suunnittelua kohti.
