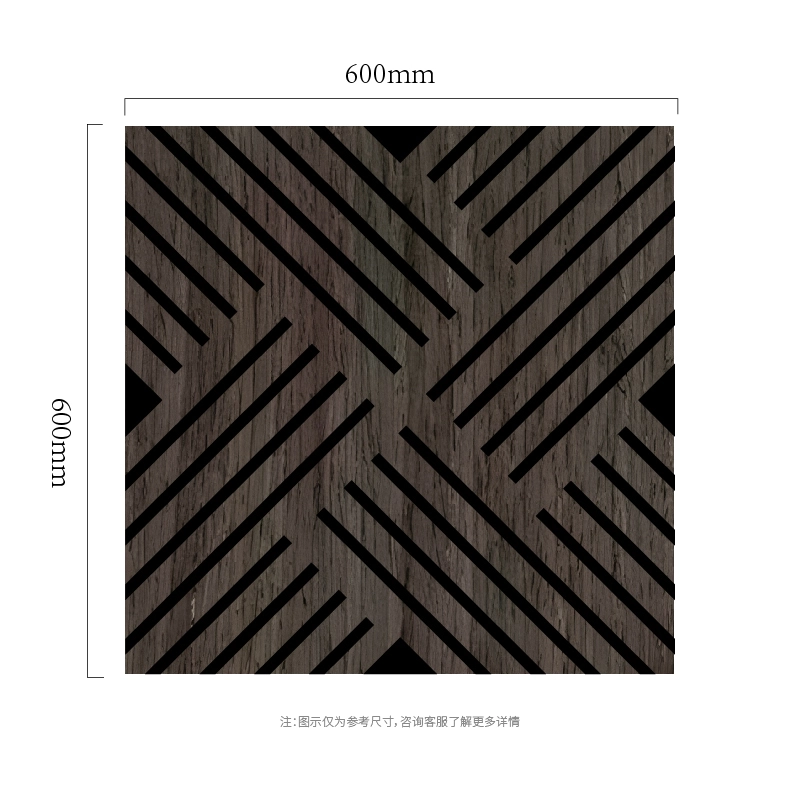

Crossline Diagonal MDF-on-PET akustinen seinäpaneeli

Crossline Diagonal MDF-on-PET Acoustic Wall Panel muuttaa neljä diagonaalista sälekenttää, jotka muuttavat suuntaa epäkeskon risteyksen ympärillä, käytännölliseksi koristeelliseksi akustiseksi seinäjärjestelmäksi. Sen visuaalinen avaintulos on vahva suuntagrafiikka, joka muistuttaa risteäviä puuvetoja ja luo liikettä neliömäisen moduulin poikki. Sen sijaan, että luotaisiin painettuun pintaan kuvion luomisessa, etuala muodostuu aidoista CNC-laitteistolla työstetyistä MDF-komponenteista, kun taas polyesterikuitualusta pysyy näkyvissä negatiivisissa tiloissa. Tämä kaksikerroksinen suhde antaa seinälle syvyyden, varjon ja materiaalin kontrastin säilyttäen samalla PET-taustan akustisen toiminnan. Tämä malli ymmärretään parhaiten CNC-määritelmäksi koristejärjestelmäksi kiinteän varastolaatan sijaan. Sen arvo tulee leikatun MDF-geometrian, näkyvän polyesterikuitutaustan ja moduulien koordinoinnin välisestä suhteesta projektin seinän poikki.

Suunnittelun keskeiset edut

• Kuvioiden identiteetti: Crossline Diagonal -geometria erottuu välittömästi tavallisista suorista säleistä akustisista paneeleista ja sitä voidaan käyttää projektikohtaisena visuaalisena allekirjoituksena.

• CNC-toistettavuus: diagonaalikulmaa, säleen leveyttä, leikkauskohtaa ja peilattuja vasen/oikea vaihtoehtoja voidaan säätää CAD-polulla ja toistaa sitten johdonmukaisesti erävalmistusta varten.

• Kerroksellinen ulkoasu: MDF-koristepinnat luovat etualan, kun taas paljastettu polyesterikuitu tulee tahalliseksi taustaksi piilotetun alustan sijaan.

• Mittojen joustavuus: valmiin koon määrää kuvio ja seinärakenne yhden kiinteän varastomuodon sijaan, joten sarja sopii neliön muotoisille, korkeille, suorakaiteen muotoisille ja epäsäännöllisille moduuleille.

• B2B-projektin työnkulku: piirustukset, näytehyväksyntä, kuvion suunta ja moduulien numerointi voidaan vahvistaa ennen massatuotantoa asennuksen epäselvyyden vähentämiseksi.

Rakentaminen ja CNC-valmistus

Tuotanto alkaa vektori/CAD-geometrian vahvistamisella, jota seuraa MDF-koristekerroksen CNC-työstö. Prosessi mahdollistaa kaarevien, kulmien ja epäsäännöllisten komponenttien toistamisen ilman käsin leikkaamista. Valmis koostumus kootaan PET-akustisen substraatin kanssa, joten valotettu tausta tulee osaksi suunnittelua.

Crossline Diagonal MDF-on-PET Acoustic Wall Panel -seinäpaneelin valmistuskatsauksessa tulisi keskittyä erityisesti diagonaalikulmaan, säleiden leveyteen, leikkauskohtaan ja peilattuihin vasempaan/oikeisiin variantteihin. Nämä ovat muuttujia, jotka todennäköisimmin muuttavat tämän mallin visuaalista luonnetta. Kun esiintyy kapeita siltoja, pieniä kulmia tai teräviä komponentteja, piirustuksen CNC-työstö ja käsittely on tarkistettava ennen tuotantomäärän vapauttamista.

Tekniset tiedot ja tilausvaihtoehdot

Suunnittelun käyttö ja suositellut sovellukset

Crossline Diagonal MDF-on-PET Acoustic Wall Panel soveltuu johtajien kokoustiloihin, mediaseiniin, co-working-loungeihin ja nykyaikaisiin toimistojen vastaanottoalueisiin. Suunnittelua voidaan käyttää koko seinän toistona, kehystettynä akustisena lisäkkeenä tai paikallisena ominaisuuspaneelina. Kun kuvio on suunnattu, asennuspiirustukseen tulee merkitä jokaisen moduulin suunta. Tämä välttää tahattomat käännökset ja pitää visuaaliset viivat jatkuvina saumojen poikki.

Tämän mallin tärkein suunnittelukohta on poikkiviivan diagonaalinen rytmi. Suunnittelijoiden tulee päättää, toistuuko kuvio identtisesti, peilaako se keskilinjan ympäri, pyöriikö moduulien välillä vai päättyykö se epäsäännöllisenä ominaisuutena. Tämän päätöksen pitäisi näkyä liikkeen piirustuksissa, jotta lopullinen seinä näyttää tarkoitukselliselta sen sijaan, että se olisi koottu toisiinsa liittymättömistä paneeleista.

Tyypillinen sovellusskenaario

Executive Boardroom Media Wall

Asenna Crossline Diagonal -paneelit päänäytön seinän taakse niin, että diagonaalikentät peilataan huoneen keskiviivan ympärille. Suunnanmuutos auttaa rajaamaan näytön ilman erillistä reunusta. Tummat tai keskipitkät MDF-sävyt voivat saada kuvion luettavaksi tarkana arkkitehtonisena grafiikana tavanomaisen säleseinän sijaan.

Tämä skenaario on pikemminkin suunnittelusuositus kuin väite valmistuneesta SHIPO-projektista. Verkkojulkaisua varten se voidaan myöhemmin korvata tarkistetulla asiakastapauksella, asennuskuvalla, maa-/markkinatiedoilla ja mitattavissa olevilla projektitiedoilla, kun materiaalit ovat saatavilla.

Räätälöinti ja projektituki

Crossline Diagonal MDF-on-PET Acoustic Wall Panel voidaan kehittää vakioreferenssikuviosta tai mukauttaa projektin vaatimusten mukaan. Tämän mallin ensisijaiset mukautusmuuttujat ovat diagonaalikulma, säleiden leveys, risteyksen sijainti ja peilatut vasen/oikea versiot. Polyesterikuitualustan vakiopaksuudet ovat 5 mm ja 9 mm, kun taas MDF-koristekerroksen paksuus on normaalisti 9 mm ja sitä voidaan valmistaa tarvittaessa myös muilla paksuuksilla. Valmiiden paneelien mitat eivät rajoitu referenssipiirustukseen: SHIPO voi tarkistaa seinämitat, tarvittavat moduulijaot ja kuvion päätteet ennen tuotantotiedoston vahvistamista. Kiinan akustisten paneelien toimittajana, tehtaana ja valmistajana SHIPO on sijoitettu B2B-bulkkitilauksiin, ja vähimmäistilausmäärä on 400 kappaletta mallia kohti.

Suositeltu esituotantotyönkulku

• Lähetä seinän korkeus, tavoitekoko ja haluamasi tuoteviite.

• Vahvista Crossline Diagonal -kuvion asteikko ja projektikohtaiset muuttujat: diagonaalikulma, säleen leveys, leikkauspaikka ja peilatut vasen/oikea vaihtoehdot.

• Vahvista PET-alustan paksuus (5 tai 9 mm), MDF:n paksuus (9 mm vakio tai mukautettu) ja hyväksytty MDF-pinta-/viimeistelynäyte.

• Hyväksy CAD/myymäläpiirustus ja tarvittaessa yksi fyysinen näyte ennen erävalmistusta.

• Suunta- tai monimoduulimalleissa käytä paneelien numeroita ja suuntamerkkejä tukemaan asennusta.

FAQ

K. Voiko diagonaalisuunnan peilata vasemmalle ja oikealle paneelille?

Kyllä. Peilatut CNC-tiedostot ovat erityisen hyödyllisiä näyttöjen, ovien tai keskuslogojen ympärillä. Moduulien numerointi myymäläpiirustuksessa auttaa asentajia säilyttämään aiotun järjestyksen.

K. Sopiiko tämä malli suurelle yhtenäiselle seinälle?

Kyllä. Kuvio toimii hyvin toistuvina riveinä, mutta hallituin tulos saadaan suunniteltaessa kierto- ja saumaasennot etukäteen. SHIPO voi valmistaa useita suuntamuunnelmia yhdestä malliperheestä.

K. Voidaanko säleväliä leventää yksinkertaisemman ilmeen saamiseksi?

Kyllä. Sekä kiinteää MDF:n kaistanleveyttä että esillä olevaa PET-väliä voidaan säätää CAD-polulla. Näyte on suositeltavaa, kun katseluetäisyys on hyvin lyhyt tai erittäin pitkä.

Tiedustelu ja yhteistyö

Ota yhteyttä SHIPO:hon saadaksesi näytteitä, piirustusten tarkastelua, koon mukauttamista tai joukkotarjouksia Crossline Diagonal MDF-on-PET Acoustic Wall Panel -seinäpaneelista. Saadaksesi tarkan ehdotuksen, lähetä tavoiteseinän mitat, tarvittava määrä, PET-substraatin paksuus, MDF-paksuus, haluttu viimeistely ja kaikki saatavilla olevat CAD-/vektorimallitiedostot. SHIPO voi sitten arvioida Crossline Diagonal -geometrian, vahvistaa valmistettavat yksityiskohdat ja valmistella tuotantoratkaisun tilauksiin alkaen 400 kappaleesta suunnittelua kohti.
